EPLAN Electric P8总览和文件菜单

 EPLAN Electric P8（后面都称为P8）是EPLAN公司最核心最重要的软件，所有的项目都是Electric P8的原理图作为基础，Pro Panel， Harness ProD，EEC的基础数据都是Electric P8的原理图。

    这个系列我主要分享P8的人机界面和基本操作，这个内容相当丰富，只能一次讲一小部分，还有很多我也没用过的功能会一笔略过。安装过程就不介绍了，这个相对没那么重要。后面的内容都是基于2024版本。

    首先P8打开后界面如下图1，没有打开项目的界面是不完整的，打开项目后会多出Insert，Edit，View三个菜单

 P8 UI 无项目

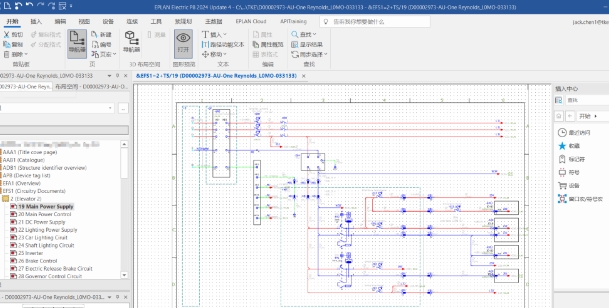

 P8 UI 打开项目和页

    下图展示了P8 用户界面的整体情况，UI界面是可以自定义的，下面是比较典型的用户界面。

 用户界面总览

    接下来这个分解介绍：

• 工具栏：

• 文件

    鼠标点击文件按钮如图4





工具栏 【文件】

    【文件】菜单页面被打开如图5，这里有多组标签页，【信息】【新建】【打开】【备份】【复制】【删除】【关闭】【项目管理】【修订管理】【打印】【协作】【导入】【导出】【附加】【设置】【帮助】【退出】。默认首先打开【信息】标签页入图5，红色字体为对页面的解释说明，默认打开的是【属性】标签页，还可以切换到【统计】【结构】【状态】。

1. 【文件】->【信息】

    这里只介绍一下【属性】和【结构】两个标签页，这两个比较重要，项目中经常会用到，【统计】和【状态】是项目数据和信息的统计看看就好了。

2. 【文件】->【新建】见图7

3. 【文件】->【打开】见图8

4. 【文件】->【备份】点击【备份】标签，会出现图9对话框，图10讲解了 三种备份方法，内容来自于EPLAN官网。

5. 【文件】->【复制】点击【复制】标签，会出现图11对话框，这里在官网也有详细的说明，我只是把内容搬运过来，需要朱意的是翻译的问题，软件的中文和官网的中文表达不一致。

6. 【文件】->【删除】点击以删除项目

7. 【文件】->【关闭】点击以关闭项目

8. 【文件】->【项目管理】这里功能和【信息】有一点重叠，我在这里只用到了查看在线用户在多用户编辑的时候，这里不做分解了。

9. 【文件】->【修订管理】这个功能没有用过，也不做分解了。

10. 【文件】->【打印】这里也没有什么好说的，和其他软件的打印区别不大。

11. 【文件】->【协作】这里我也没有用过，看起来也是多用户协作的功能，一般用不到，如果用了多用户编辑，这里的功能就用不到了。

12. 【文件】->【导入】见图12，这里有两个标签【项目数据】和【主数据】。

    【项目数据】中有两个概念不太容易理解，材料表和设备列表，下面说说我的理解：

    材料表：项目中用到的所有部件汇总

    设备列表：独立于项目数据，属于项目的一部分，这里的部件可以放置到项目中，也可以不在项目中，这个列表相当于一个仅用于这个项目的设备库，里面的部件可以随时被调用到项目中，项目完成后这个库就没有意义了，他存在的目的是对于已经定义清楚项目适用哪些部件的项目，可以直接把数据导入到项目中，画图过程中直接从该列表中调用部件，不用到部件库中去查找了，提升工作效率。

    【主数据】是给主数据中导入符号库和符号，对应导出中也有这个功能，是项目对应的。

13. 【文件】->【导出】见图13，这里有很多内容可将，这里只是初步了解EPLAN，不在做具体内容分解，后面会有单独的文件详细讲解。

14. 【文件】->【附加】这里包含【项目】【主数据】【系统消息】【接口】【权限管理】

    【详谬】见图14，【接口】见图15，其他的功能不常用，并且容易理解，就不说明了。

15. 【文件】->【设置】这里内容也是非常多的，需要单独专题来讲解，这里只是简单介绍一下见图16，EPLAN的设置分为：

    项目设置：最常用，项目相关设置，只和项目相关

    用户设置：较常用，用户相关设置，项目以外的设置

    工作站设置：不常用，我从未对这里进行设置

    公司设置：不常用，我从未对这里进行设置

16.


17. 【文件】->【帮助】这里有这些标签【内容】【支持和更细】【产品】【许可范围】【版权和注册商标】【系统信息】，见图17，18。

18. 【文件】->【退出】点击后会直接退出EPLAN P8







 【文件】-> 【信息】->【属性】





【文件】-> 【信息】->【结构】




【文件】-> 【新建】




【文件】-> 【打开】->【最近使用】




【文件】-> 【备份】




【文件】-> 【备份】->【方法】





【文件】-> 【复制】





【文件】-> 【导入】




【文件】-> 【导出】




【文件】-> 【附加】->【项目】




 【文件】-> 【附加】->【接口】




【文件】-> 【设置】




【文件】-> 【帮助】->【内容】




【文件】-> 【帮助】->【支持和更新】

到这里就把【文件】菜单介绍完了，后面还有很多内容，会放到后面几期中讲解。


• 开始

• 插入

• 编辑

• 视图

• 设备

• 工具

• 预计划

• 主数据

• EPLAN Cloud


• 导航器：

• 插入中心：

• 编辑区：

• 编辑区状态栏：

• 快速工具栏
